随着 CP37xx-1600 系列的推出，具有多点触控功能的面板型 PC 可以在现场直接使用了。设备采用坚固耐用的铝质外壳，全面板防护等级为 IP 65，专为安装臂安装而设计。该款面板型 PC 搭载 Intel Atom® 处理器（最高四核），具有较高的计算能力。它有 6 种不同的多点触控 TFT 显示屏可供选择，用户可在 15 英寸和 24 英寸之间进行选择，也可以选择 4:3、5:4、以及 16:9 宽屏格式。散热通过封闭外壳的外部面板被动进行。PC 的最高工作温度可达 45 °C。
安装臂安装

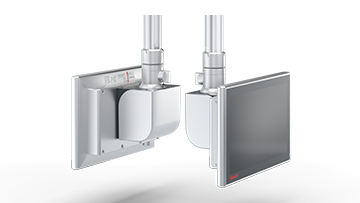

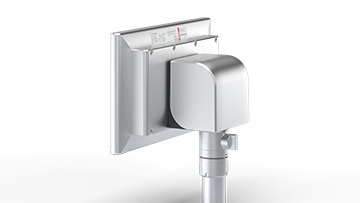

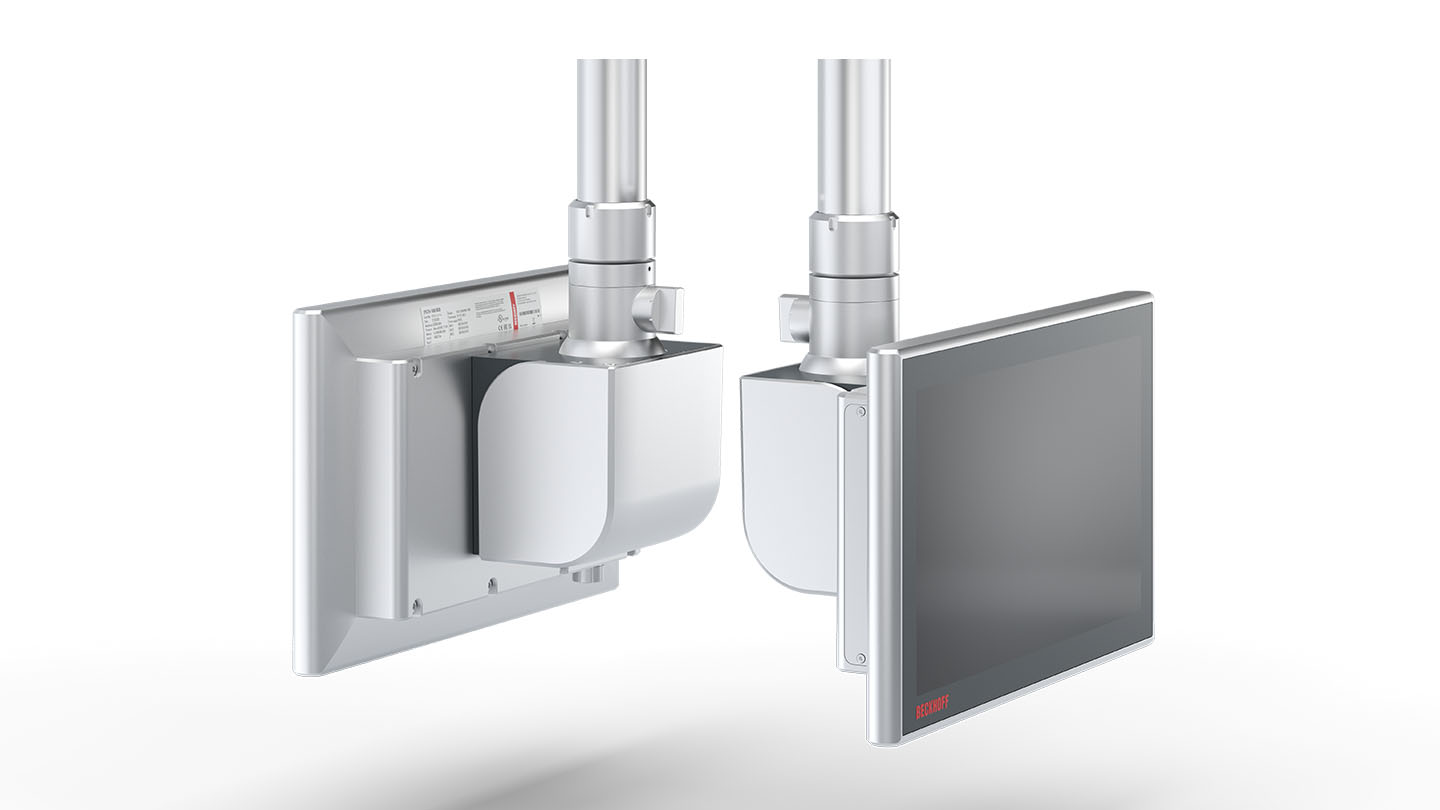

与集成安装臂适配器的 CP37xx 设备系列一样，CP37xx-1600 系列也提供可自由选择的安装臂适配器选项。可选的 C9900-M763 安装臂适配器，客户可以从顶部或底部安装适配器，用四个 M6 螺钉固定在 100 x 100 mm 的安装表面上。与倍福控制面板一样，它也可以适应 48 mm 的安装臂系统。如果没有可旋转和倾斜的适配器，多点触控面板型 PC 也可以灵活地安装在连接区域。面板底部有三个螺纹孔，可以安装/重新安装机械扩展件，如键盘架或手柄。
可满足各种性能等级需求
该系列工业 PC 最多有 6 个符合防护等级 IP 65 的线缆接口，它们定位在接线区，可方便插拔。此外，还可为所有接口提供各种长度的预制电缆。CP37xx-1600 出厂时已在侧板上配备了一个 USB 3.0 接头。
组件便于拆装
CP37xx-1600 系列面板型 PC 配有一个硬盘、SSD 或 CFast 卡。
数据介质和系统时钟锂电池可以从后盖下方拆装。
核心优势：倍福工业 PC
倍福是基于 PC 的自动化技术的先驱，自 1986 年以来一直坚持自主研发和生产自己的 PC 硬件。如今，倍福已将积累多年的专有技术应用到工业 PC 中。在工业 PC 的开发和设计方面，倍福产品理念的重点就是使用先进、高性能的组件和处理器。近年来，倍福一直坚持不懈地致力于自主技术研发和产能扩容，包括生产专用主板，确保组件可长期供应和配置的灵活性，能够根据客户具体需求调整，倍福目前已成为全球领先的工业 PC 制造商之一。
产品状态:
产品发布 | 预计将于 2025 年 2 月投放市场
| 产品型号 | 处理器 | 产品状态 |
|---|---|---|
| CP37xx-1600-0030 | Intel Atom®，双核 (TC3: 40*) 或
Intel Atom®，四核 (TC3: 50*) | 产品发布 |
| CP37xx-1600-0020 | Intel Atom®，双核 (TC3: 40*) 或
Intel Atom®，四核 (TC3: 50*) | 正常供应 |
*TwinCAT 3 平台等级定义各个 TwinCAT 3 产品的具体订货号。请点击这里 查看 TwinCAT 3 平台等级概览。
产品信息
| 技术数据 | CP37xx-1600-0030 | 选件 |
|---|---|---|
| 设备类型 | 多点触控面板型 PC | |
| 外壳 | 铝质外壳用于安装臂的安装 | |
| 安装臂适配器 | 4 个间距为 70 x 130 mm 和 100 x 100 mm 的 M6 螺纹孔，用于连接安装臂系统 | 可旋转和倾斜的安装臂适配器，用于从顶部或底部安装带 48 mm 安装臂管的安装臂系统 |
| 接线区 | 最多可容纳 6 个 IP65 连接器，其中 4 个是空置的 | |
| 硬盘/闪存插槽 | 1 个 CFast 卡槽 | 2 个 CFast 卡插槽或 1 个 2.5 英寸硬盘/SSD 插槽 |
| 散热 | 无源 | |
| 确保空气流通的自由空间 | PC 周围需要留有 20 cm (7.9") 的空间 | |
| 扩展 | 控制面板下方有 3 个 M5 螺纹孔，用于安装机械扩展件 | 支架或手柄 |
| 防护等级 | IP65 | |
| 工作温度 | 0…45°C | |
| 显示屏尺寸/分辨率 | 15" 1024 x 768，15.6" 1366 x 768，18.5" 1366 x 768，19" 1280 x 1024，21.5" 1920 x 1080 或 24" 1920 x 1080 | |
| 触摸屏 | 多点触摸屏 | |
| 处理器 | Intel Atom® x6214RE，1.4 GHz，双核 (TC3: 40) | Intel Atom® x6416RE，1.7 GHz，四核 (TC3: 50) |
| 主板 | 3.5 英寸主板，适用于 Intel Atom® x6 | |
| 内存 | 4 GB DDR4 RAM | 最大 8GB DDR4 RAM（出厂时） |
| 显卡 | 集成在处理器中 | |
| 以太网 | 主板集成 2 个 100/1000/2500BASE-T 连接器，其中一个被引出 | 额外集成 1 个 100/1000/2500BASE-T |
| 硬盘/闪存 | 40 GB CFast | 最大 320 GB CFast，最大 1280 GB SSD |
| 接口 | 底部有 1 个带 IP65 螺帽的 USB 3.0 接口，1 个 M23 接口用于供电，1 个 Ethernet 100/1000/2500BASE-T 推挽式接口 | |
| 电源 | 24 V DC | UPS |
| 操作系统 | – | Windows 10 IoT Enterprise 2021 LTSC, TwinCAT/BSD |
| CP37xx-1600-0030 | 单点触控面板型 PC |
|---|---|
| CP3715-1600-0030 | 15 英寸显示屏，分辨率为 1024 x 768, 多点触摸屏 |
| CP3716-1600-0030 | 15.6 英寸显示屏，分辨率为 1366 x 768, 多点触摸屏 |
| CP3718-1600-0030 | 18.5 英寸显示屏，分辨率为 1366 x 768, 多点触摸屏 |
| CP3719-1600-0030 | 19 英寸显示屏，分辨率为 1280 x 1024, 多点触摸屏 |
| CP3721-1600-0030 | 21.5 英寸显示屏，分辨率为 1920 x 1080, 多点触摸屏 |
| CP3724-1600-0030 | 24 英寸显示屏，分辨率为 1920 x 1080, 多点触摸屏 |
| 可选件 | CP37xx-1600-0030 |
|---|---|
| C9900-T327 | 18.5-inch display with Full HD resolution 1920 x 1080, instead of standard resolution 1366 x 768 |
| C9900-C591 | Intel Atom® x6416RE 处理器，1.7 GHz，四核 (TC3: 50)，内存可扩展至 8 GB DDR4 RAM，代替 Intel Atom® x6214RE 处理器，1.4 GHz (TC3: 40) 和 4 GB DDR4 RAM |
| C9900-M419 | 用于键盘或工具的工具板
– CP3x12 至 CP3x24 的出厂配置，安装在控制面板或面板型 PC 的下面 – 用于后续装配 CP3xxx-1600 |
| C9900-M361 | 手柄，长度：386 mm，电镀铝
– CP3x12 至 CP3x24 的出厂配置，安装在控制面板或面板型 PC 下面 – 用于后续装配 CP3xxx-1600 |
| C9900-M761 | 可旋转和倾斜的安装臂适配器，适用于 CP32xx-16xx、CP37xx-16xx、CPX37xx 系列面板型 PC 或带 C9900-M338 或 C9900-M362 可选件的 CP39xx 系列控制面板。适用于管壁直径为 48 mm 的 Rittal 和 Rolec 安装臂系统，经由安装臂接线。用于安装 4 个 M6 螺纹孔，距离为 100 x 100 mm 和 70 x 130 mm。竖向安装，客户可根据需求修改。倾斜角度可通过锁紧杆锁定。出厂前未安装。 |
| C9900-M763 | 可旋转和倾斜的安装臂适配器，适用于 CP37xx-16xx、CPX37xx 系列面板型 PC 或带 C9900-M338 或 C9900-M362 可选件的 CP39xx 系列控制面板。适用于管壁直径为 48 mm 的 Rittal 和 Rolec 安装臂系统，经由安装臂接线。用于安装 4 个 M6 螺纹孔，距离为 100 x 100 mm 和 70 x 130 mm。竖向安装，客户可根据需求修改。出厂前未安装。 |
| C9900-B629 | 3.5 英寸主板，板载第 3 个以太网适配器，适用于 Intel Atom® 处理器，使用在接线区的连接支架内引出 1 个防护等级为 IP65 的推拉式以太网内置插座 100/1000/2500BASE-T 连接器 |
| C9900-E185 | CP32xx、CP37xx、CPX37xx 或 CP72xx 接线区中的 IP65 连接器，用于主板集成的第二个以太网适配器，推拉式以太网接头 |
| C9900-E186 | IP65 连接器 M12 位于 CP32xx、CP37xx 或 CP72xx 接线区，用于一个串行接口 RS232 |
| C9900-E326 | 额外的单端口 USB 3.0 接口，带 IP 65 紧固螺帽，位于 PC 外壳 CP37xx-1600-0030（可选 1 个）或 CP32xx-1600-xxxx（可选 2 个）的底部 |
| C9900-E248 | IP65 连接器 M12 位于 CP32xx、CP37xx 或 CP72xx 接线区，用于一个串行接口 RS422，光纤连接，过载保护。配置为一个全双工端口：回显打开，自动发送关闭，总是发送打开，自动接收关闭，总是接收打开，终端打开 |
| C9900-E261 | IP65 连接器 M12 位于 CP32xx、CP37xx 或 CP72xx 接线区，用于一个串行接口 RS485，光纤连接，过载保护。配置为一个不带回显的端点：回显关闭，自动发送打开，总是发送关闭，自动接收打开，总是接收关闭，终端打开 |
| C9900-H620 | 80 GB CFast 卡，3D 闪存，宽温范围，代替 40 GB CFast 卡 |
| C9900-H628 | 160 GB CFast 卡，3D 闪存，宽温范围，代替 40 GB CFast 卡 |
| C9900-H673 | 320 GB CFast 卡，3D 闪存，宽温范围，代替 40 GB CFast 卡 |
| C9900-D198 | 1 个用于 2.5 英寸硬盘或 SSD 的插槽，代替 1 个 CFast 卡插槽 |
| C9900-H765 | SSD 固态硬盘，3D 闪存，2.5 英寸，240 GB，代替 40 GB CFast卡 |
| C9900-H766 | SSD 固态硬盘，3D 闪存，2.5 英寸，640 GB，代替 40 GB CFast 卡 |
| C9900-H796 | SSD 固态硬盘，3D 闪存，2.5 英寸，1280 GB，代替 40 GB CFast 卡 |
| C9900-U209 | 不间断电源 UPS，集成到 24 V 电源中，无电池 |
| C9900-U330 | 电池组，用于带 24 V 电源并集成有 UPS C9900-P209 或 C9900-U209 的 PC，外置，用于 DIN 导轨安装，3.4 Ah，工作温度范围 0...50℃，包含两个可充电的密封 VRLA-AGM 铅酸电池 |
| C9900-U332-0010 | 电池组，用于配备 24 V 电源并集成有 UPS C9900-U209 且搭载 Intel Atom® 处理器的 PC，外置，适合 DIN 导轨安装，1.2 Ah，工作温度范围 0…50°C，包含两个可充电的密封 VRLA-AGM 铅酸电池 |
| 可选件 | USB 接口 |
|---|---|
| C9900-E190 | CP32xx、CP37xx 或 CP72xx 接线区的 USB-A，用于一个 USB 2.0 端口，包括 IP65 盖帽 |
| C9900-E304 | CP32xx 或 CP37xx 接线区 USB A 插座，用于连接一个 USB 3.0 端口，包括 IP65 盖帽 |
| C9900-E283 | CP32xx、CP37xx 或 CP72xx 接线区中的 IP65 连接器，用于 USB 3.0 端口，推拉式 USB 3.0 插座 |
| C9900-E329 | 单端口 USB 2.0 接口，位于 CP32xx-1600-00x0 或 CP37xx-1600-00x0 的 CFast/HDD/SSD 盖板后面，适用于 TwinCAT 授权密钥 U 盘 C9900-L100 或 C9900-L101 |
| 附件 | |
|---|---|
| C9900-K364 | 动力电缆，PVC，8 x 1.00 mm²，固定安装，灰色，M23，直式母插座，IP65，12 针 — 开放式，2.00 m |
| C9900-K271 | 动力电缆，PVC，8 x 1.00 mm²，固定安装，灰色，M23，直式母插座，IP65，12 针 — 开放式，5.00 m |
| C9900-K272 | 动力电缆，PVC，8 x 1.00 mm²，固定安装，灰色，M23，直式母插座，IP65，12 针 — 开放式，10.00 m |
| C9900-K275 | 动力电缆，PVC，12 x 1.00 mm²，固定安装，灰色，M23，直式母插座，IP65，12 针 — 开放式，5.00 m |
| C9900-K276 | 动力电缆，PVC，12 x 1.00 mm²，固定安装，灰色，M23，直式母插座，IP65，12 针 — 开放式，10.00 m |
| C9900-K277 | 动力电缆，PVC，12 x 1.00 mm²，固定安装，灰色，M23，直式母插座，IP65，12 针 — 开放式，20.00 m |
| C9900-K363 | 工业以太网/EtherCAT 电缆，屏蔽，PUR，4 x 2 x AWG26/7，固定安装，绿色，Cat.6A，推拉式 V4，RJ45，直式公插头，IP65/67，8 针 — RJ45，直式公插头，IP20，2.00 m |
| C9900-K281 | 工业以太网/EtherCAT 电缆，屏蔽，PUR，4 x 2 x AWG26/7，固定安装，绿色，Cat.6A，推拉式 V4，RJ45，直式公插头，IP65/67，8 针 — RJ45，直式公插头，IP20，3.00 m |
| C9900-K282 | 工业以太网/EtherCAT 电缆，屏蔽，PUR，4 x 2 x AWG26/7，固定安装，绿色，Cat.6A，推拉式 V4，RJ45，直式公插头，IP65/67，8 针 — RJ45，直式公插头，IP20，5.00 m |
| C9900-K283 | 工业以太网/EtherCAT 电缆，屏蔽，PUR，4 x 2 x AWG26/7，固定安装，绿色，Cat.6A，推拉式 V4，RJ45，直式公插头，IP65/67，8 针 — RJ45，直式公插头，IP20，10.00 m |
| C9900-K284 | 工业以太网/EtherCAT 电缆，屏蔽，PUR，4 x 2 x AWG26/7，固定安装，绿色，Cat.6A，推拉式 V4，RJ45，直式公插头，IP65/67，8 针 — RJ45，直式公插头，IP20，15.00 m |
| C9900-K285 | 工业以太网/EtherCAT 电缆，屏蔽，PUR，4 x 2 x AWG26/7，固定安装，绿色，Cat.6A，推拉式 V4，RJ45，直式公插头，IP65/67，8 针 — RJ45，直式公插头，IP20，20.00 m |
| C9900-K286 | 工业以太网/EtherCAT 电缆，屏蔽，PUR，4 x 2 x AWG26/7，固定安装，绿色，Cat.6A，推拉式 V4，RJ45，直式公插头，IP65/67，8 针 — RJ45，直式公插头，IP20，30.00 m |
| C9900-K287 | 工业以太网/EtherCAT 电缆，屏蔽，PUR，4 x 2 x AWG26/7，固定安装，绿色，Cat.6A，推拉式 V4，RJ45，直式公插头，IP65/67，8 针 — RJ45，直式公插头，IP20，40.00 m |
| C9900-K288 | 工业以太网/EtherCAT 电缆，屏蔽，PUR，4 x 2 x AWG26/7，固定安装，绿色，Cat.6A，推拉式 V4，RJ45，直式公插头，IP65/67，8 针 — RJ45，直式公插头，IP20，50.00 m |
| C9900-K295 | RS232 电缆，屏蔽，PVC，12 x 0.14 mm²，固定安装，灰色，M12，A-coded，直式公插头，IP65/67，12 针 — D-sub，直式公插头，IP20，9 针，3.00 m |
| C9900-K296 | RS232 电缆，屏蔽，PVC，12 x 0.14 mm²，固定安装，灰色，M12，A-coded，直式公插头，IP65/67，12 针 — D-sub，直式公插头，IP20，9 针，5.00 m |
| C9900-K297 | RS232 电缆，屏蔽，PVC，12 x 0.14 mm²，固定安装，灰色，M12，A-coded，直式公插头，IP65/67，12 针 — D-sub，直式公插头，IP20，9 针，10.00 m |
| C9900-K306 | USB 3.0 电缆，屏蔽，PVC，黑色，推拉式 V4，USB 3.0，A 型，直式插头，IP65/67，9 针 — USB 3.0，B 型，直式插头，IP20，9 针，3.00 m |
对于 12 芯电缆，24 V 正极、24 V 负极、电池正极、电池负极各连接至 2 x 1 mm²，以确保长电缆的电压降较小。
