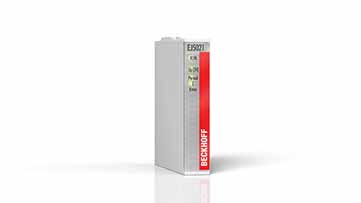

EtherCAT 插拔式模块 EJ5021 用于直接连接输出 1 VPP 正弦差分电压的测量探针或编码器。它支持评估高达 250 kHz 的输入频率。可以通过编码器的 C 相（也称为基准标记）将当前计数器读数归零（复位）或单独保存。编码器的 5 V 电源直接通过信号分配板 (UP) 提供。EJ5021 具有输入信号的幅值和频率错误监测功能。
特殊功能：
- 存储、锁定、设置计数器
- 诊断：输入信号的频率错误和幅值错误
- 集成频率测量
- 集成 5 V DC 编码器工作电压
模拟量输入信号得以处理、插补并作为 32 位计数值提供。计数值由完整周期数量（最多 24 位）和一个正弦周期（分辨率最高为 13 位）内的数值组合而成。EJ5021 还内置了频率测量功能。它还支持通过高精度 EtherCAT 分布式时钟 (DC) 同步读取编码器值及 EtherCAT 系统的其它输入数据。运动控制应用可以简单、快速地链接到该编码器接口，获取过程数据。
产品状态:
正常供应
产品信息
| 技术参数 | EJ5021 |
|---|---|
| 通道数量 | 1 |
| 连接技术 | 用于 1 V PP 差分信号的 SinCos 编码器接口 |
| 编码器连接 | 1 x A，B，C：差分输入 1 Vpp：A，A̅ (inv)，B，B̅ (inv)，C，C̅ (inv) |
| 编码器工作电压 | 5 V DC/最大 0.5 A（由 UP 24 V DC 产生） |
| 计数器 | 最大 24 位（可调） |
| 输入频率 | 250 kHz @ 10 位（采样率 70 MHz） |
| 电力电子器件供电电压 | 24 V DC（通过分配板） |
| E-bus 电流消耗 | 典型值 140 mA |
| Up 电流消耗 | 典型值 10 mA + 负载 |
| 分辨率 | 最大 13 位，每个周期 8192 步 |
| 分布式时钟 | 支持 |
| 电气隔离 | 500 V（E-bus/场电位） |
| 特殊功能 | 锁存，复位，改变计数方向，幅值和频率错误识别，频率相关周期分辨率，频率计数器最大为 24 位 |
| 重量 | 约 30 g |
| 工作/储藏温度 | 0…+55°C/-25…+85°C |
| 相对湿度 | 95%，无冷凝 |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 防护等级/安装位置 | IP20/参见相关文档资料 |
| 认证/标记 | CE |
| 技术参数 | EJ-12-16 针 |
|---|---|
| 外观样式 | EtherCAT I/O 插拔式模块 |
| 材料 | 聚碳酸脂 |
| 安装方式 | 信号分配板上 |
| 机械编码 | EJ 插拔式模块：外壳上的信号专用编码插针、 信号分配板：印刷电路板上的孔洞 |
| 锁紧装置 | 电路板开孔中的锁销 |
| 连接方式 | 现场接线：信号分配板上的应用特定层，
EJ 插拔式模块：2 x 20 引脚排母 |
| 外形尺寸（W x H x D） | 12 mm x 66 mm x 55 mm |
