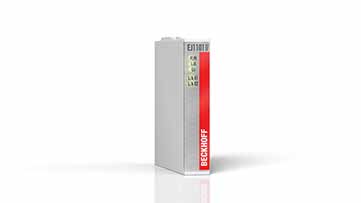

EJ1101-0022 | EtherCAT 耦合器，外接总线接口，独立电源供应模块

EtherCAT 耦合器 EJ1101-0022用于连接现场总线层 EtherCAT 协议与 EtherCAT 插拔式模块。外接 RJ45 接口、ID 拨码开关和插拔式电源模块支持多种安装选项。若要给所连接的 EtherCAT 插拔式模块供电，耦合器必须与插拔式电源模块 EJ9400（2.5 A）或 EJ9404 （12 A）配合使用。插拔式电源模块、RJ45 接口和 ID 拨码开关不包含在供货范围内。

该耦合器将来自以太网 100BASE-TX 的传递报文转换为 E-bus 信号表示。一个模块站点由一个耦合器和任意数量的 EtherCAT 插拔式模块组成，这些模块会被自动检测并单独显示在过程映像中。

功能特点：

• 连接技术：2 x RJ45 接口，可直接外接在信号分配板上
• 连接长度最大可达 100 km
• 两个外接 ID 拨码开关，用于实现各种拓扑结构
• 与插拔式电源模块配合使用
• 提供多种安装选择：控制柜导孔安装，外壳安装

RJ45 接口可直接外接在信号分配板上。耦合器通过上端 EtherCAT 接口与网络相连。下端外接的 RJ45 接口可用于连接同一网段上的其它 EtherCAT 设备。通过外接十六进制 ID 开关可以给一组 EtherCAT 组件分配一个唯一的 ID，并可以将该组设备放置在 EtherCAT 网络中的任何位置。然后，就可以在 EtherCAT 网络中的任何位置对该组进行定位。因而，可轻松实现各种可变拓扑结构。
