图片相似，可能包含可选附件
EP6601-0002 | EtherCAT 端子盒，1 端口通信接口，以太网交换机端子盒
EtherCAT 信号输入
EtherCAT 信号输出
M12, d-coded
电源状态显示：
端子盒电源 (US)
辅助电压 (UP)
电源供电
下游电源
连接
连接
1 | Tx+
2 | Rx+
3 | Rx-
4 | Tx-
2 | Rx+
3 | Rx-
4 | Tx-
1 | +24 V DC US
2 | +24 V DC UP
3 | GNDS
4 | GNDP
2 | +24 V DC UP
3 | GNDS
4 | GNDP
俯视图

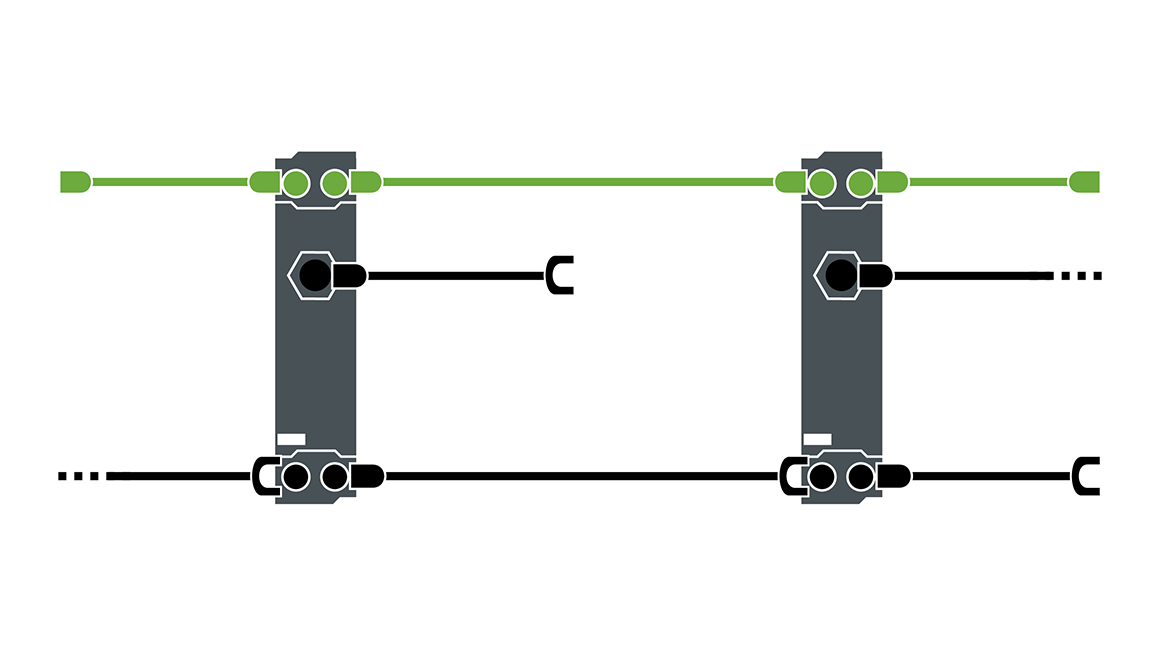

连接
连接器分配
EP6601-0002 | EtherCAT 端子盒，1 端口通信接口，以太网交换机端子盒
产品信息
| 技术参数 | EP6601-0002 |
|---|---|
| 协议 | EtherCAT |
| 总线接口 | 2 x M8 接口，4 针，A-coded，屏蔽型 |
| 总线系统 | 支持所有基于以太网（IEEE 802.3）的协议，存储转发（store and forward）切换模式 |
| 以太网接口 | 10BASE-T/100BASE-TX 以太网，M12，D-coded，4 针 |
| 数据传输速率 | 10/100 Mbit/s，IEEE 802.3u 自动协商，半双工和全双工模式下可达到 10 及 100 Mbit/s，自动设置 |
| 电缆长度 | 最长 100 m 双绞线 |
| 硬件诊断 | LED 状态指示灯 |
| 额定电压 | 24 V（-15%/+20%） |
| 分布式时钟 | – |
| Us 电流消耗 | 典型值 120 mA |
| 电源接口 | 供电：1 x M8 公头，4 针，A-coded；下游连接：1 x M8 母头，4 针，A-coded |
| 电气隔离 | 500 V |
| 配置 | 否 |
| 功能特点 | 支持实时以太网，发布者/订阅者，DHCP/BootP 服务器 |
| 重量 | 约 165 g |
| 工作/储藏温度 | -25…+60°C/-40…+85°C |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 防护等级/安装位置 | IP65/66/67（符合 EN 60529 标准）/可变 |
| 认证/标记 | CE、UL |
| 技术参数 | 8 x M8，4 x M12 |
|---|---|
| 外形尺寸（W x H x D） | 30 mm x 126 mm x 26.5 mm |
| 材料 | PA6（聚酰胺） |
| 安装方式 | 2 个直径为 3.5 mm 的安装孔，用于 M3 |
