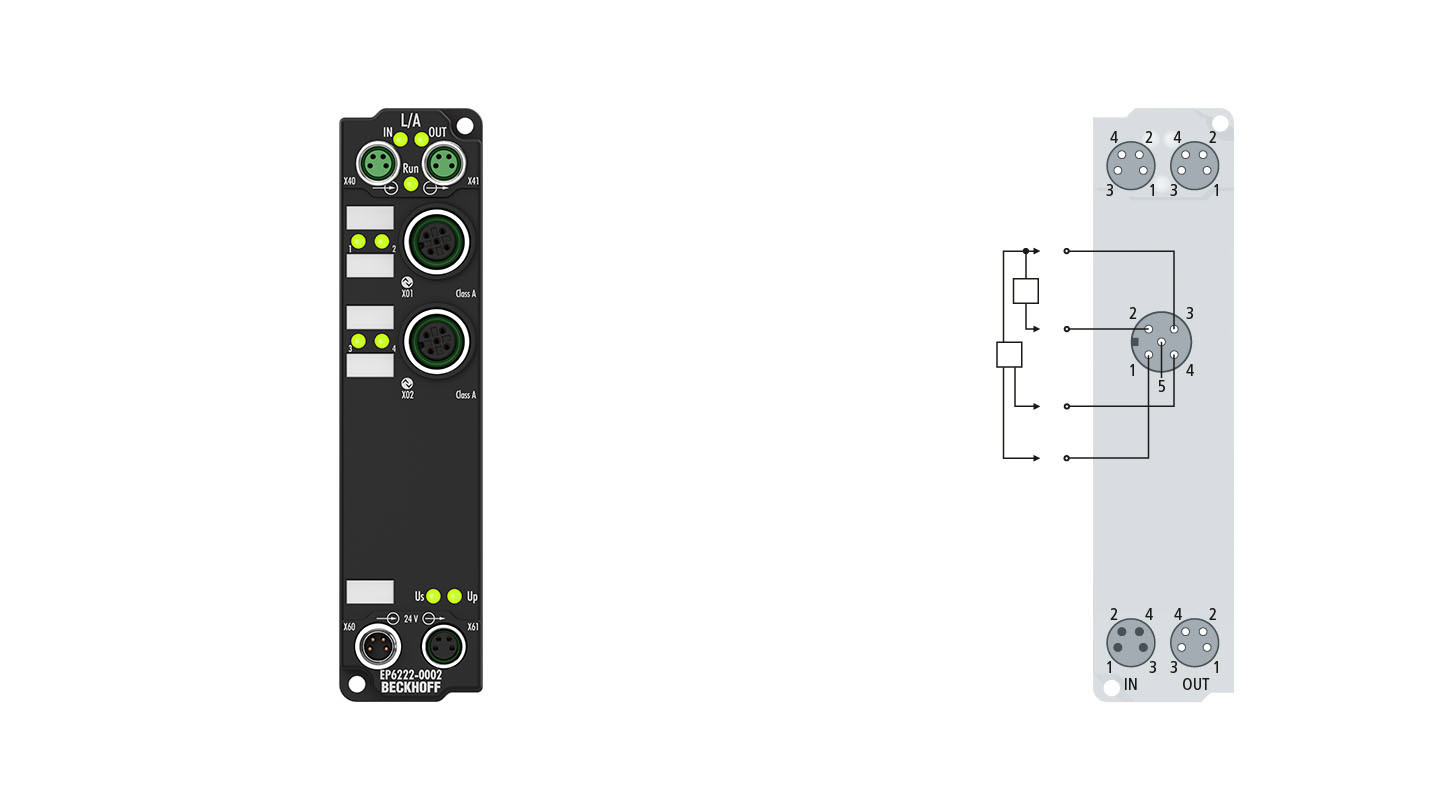

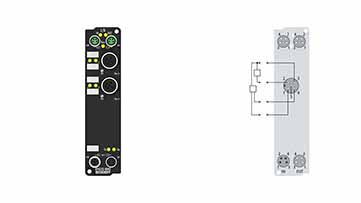

IO-Link 端子盒 EP6222-0002 最多可连接 2 个 IO-Link 设备，例如，执行器、传感器或执行器和传感器的组合。此外，EP6222-0002 还在 M12 端口的空闲引脚上提供了额外的 2 个数字量输入。端子盒和设备之间采用点对点连接。EtherCAT 端子盒通过 EtherCAT 主站进行参数设置。IO-Link 设计为介于现场总线层和传感器间的智能连接，参数化信息可通过 IO-Link 接口进行双向交换。带服务数据的 IO-Link 设备的参数可通过 ADS 使用 TwinCAT 配置，或非常方便地通过集成的 IO-Link 配置工具完成。在标准设置中，EP6222-0002 可用作 24 V DC 2 通道输入端子盒，它可与所连接的 IO-Link 设备通信，对它们进行参数设置，必要时，还可以改变它们的运行模式。每个 IO-Link 端口还可选择仅用作输入或输出。其超薄的设计特点使得它能够被安装在极其狭小的空间内。
产品状态:
产品发布 | 预计将于 2025 年第 4 季度投放市场
产品信息
| 技术参数 | 数字量输入 |
|---|---|
| 额定输入电压 | 24 V DC（-15%/+20%） |
| 输入滤波 | 10 µs |
| 信号电压“0” | -3…+5 V（EN 61131-2，type 3） |
| 信号电压“1” | 11…30 V（EN 61131-2，type 3） |
| 输入电流 | 典型值 3 mA（EN 61131-2，type 3） |
| 技术参数 | 其它通道 |
|---|---|
| 数据传输速率 | 4.8 kbaud、38.4 kbaud 和 230.4 kbaud |
| 规范版本 | IO-Link V1.1，Class A |
| IO-Link 接口 | 4 |
| IO-Link 传感器电源 L+ | 24 V DC，每个端口 1.4 A，∑ 4 A |
| 技术参数 | 综述 |
|---|---|
| 协议 | EtherCAT |
| 总线接口 | 2 x M8 接口，4 针，A-coded，屏蔽型 |
| 连接方式 | M12 接口，5 针，A-coded |
| 通道数量 | 2 x IO-Link Class A，2 x 数字量输入 |
| 额定电压 | 24 V DC（-15%/+20%） |
| 分布式时钟 | 是 |
| Us 电流消耗 | 典型值 100 mA |
| 电源接口 | 供电：1 x M8 公头，4 针，A-coded；下游连接：1 x M8 母头，4 针，A-coded |
| 电气隔离 | 500 V |
| 重量 | 约 165 g |
| 工作/储藏温度 | -25…+60 ℃/-40…+85 ℃ |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 防护等级/安装位置 | IP65/66/67（符合 EN 60529 标准）/可变 |
| 认证/标记 | CE、UL |
| 技术参数 | 8 x M8，4 x M12 |
|---|---|
| 外形尺寸（W x H x D） | 30 mm x 126 mm x 26.5 mm |
| 材料 | PA6（聚酰胺） |
| 安装方式 | 2 个直径为 3.5 mm 的安装孔，用于 M3 |
