图片相似，可能包含可选附件
EPP1321-0060 | EtherCAT P 端子盒，1 端口 EtherCAT 转 EtherCAT P，带外部供电
EtherCAT 信号输入
EtherCAT P signal output
电源状态显示：
端子盒电源 (US)
辅助电压 (UP)
电源供电
下游电源连接
1 | TX+/GNDS
2 | Rx+/GNDP
3 | Rx-/UP
4 | Tx-/US
2 | Rx+/GNDP
3 | Rx-/UP
4 | Tx-/US
1 | Tx+
2 | Rx+
3 | Rx-
4 | Tx-
2 | Rx+
3 | Rx-
4 | Tx-
1 | +24 V DC US
2 | +24 V DC UP
3 | GNDS
4 | GNDP
2 | +24 V DC UP
3 | GNDS
4 | GNDP
EPP1321-0060 | EtherCAT P 端子盒，1 端口 EtherCAT 转 EtherCAT P，带外部供电

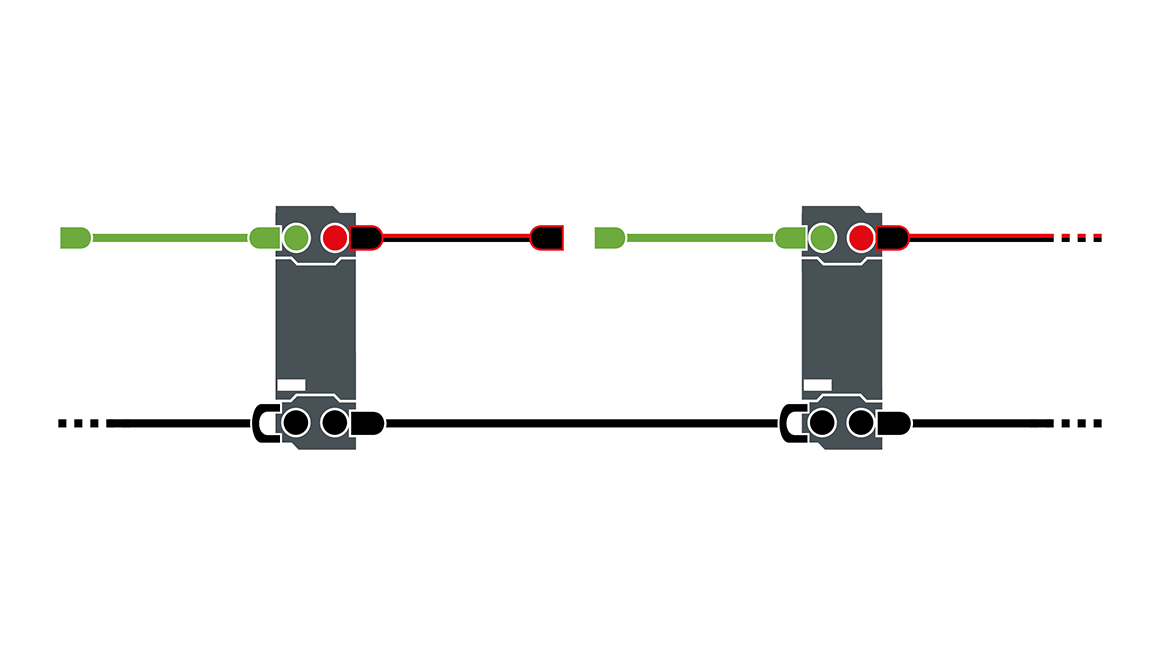

IP67 单通道 EtherCAT 转 EtherCAT P 供电端子盒可实现从 EtherCAT 到 EtherCAT P 的灵活转换。EtherCAT P 网段的每个 US 和 UP 的载流能力为 3 A，因此能够使用大量传感器和执行器。对于大型或更多的分支机器或系统，可能需要升压电源。具有电压补充功能的 EtherCAT P 拓扑扩展端子盒 EPP1332-0001 可以用于在任何所需的位置给 US 或 UP 供电。
对于无需补充电压的拓扑分支，建议使用 EPP1342-0001。所有基础端子盒都有状态 LED 用于指示 EtherCAT、US 和 UP。
通过一个 4 针 M8 插头连接器提供 US 和 UP 电压，并可选择传递该电压。
产品状态:
正常供应
产品信息
| 技术参数 | EPP1321-0060 |
|---|---|
| 协议 | EtherCAT/EtherCAT P |
| 总线接口 | 1 x M8 接口，屏蔽型，1 x M8 接口，P-coded，屏蔽型 |
| EtherCAT 系统内的任务 | EtherCAT 转 EtherCAT P 转换器 |
| 通道数量 | 输入：1 x EtherCAT，输出：1 x EtherCAT P |
| 额定电压 | 24 V DC（-15%/+20%） |
| 总电流 | 每个 US 和 UP 最大 3 A，适用于所有 EtherCAT P 端口总和 |
| Us 电流消耗 | 典型值 100 mA |
| 电源接口 | 供电：1 x M8 公头，4 针，A-coded；下游连接：1 x M8 母头，4 针，A-coded |
| 分布式时钟 | – |
| 站点之间的距离 | 100 m（100BASE-TX） |
| 数据传输速率 | 100 Mbit/s |
| 重量 | 约 90 g |
| 工作/储藏温度 | -25…+60°C/-40…+85°C |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 防护等级/安装位置 | IP65/66/67（符合 EN 60529 标准）/可变 |
| 认证/标记 | CE |
| 技术参数 | EPPxxxx-006x |
|---|---|
| 外形尺寸（W x H x D） | 30 mm x 86 mm x 22 mm |
| 材料 | PA6（聚酰胺） |
| 安装方式 | 2 个直径为 3.5 mm 的安装孔，用于 M3 |
