图片相似，可能包含可选附件
EPP3504-0023 | EtherCAT P 端子盒，4 通道模拟量输入，测量电桥，全桥/半桥/四分之一桥，24 位，10 ksps，IP20 连接器

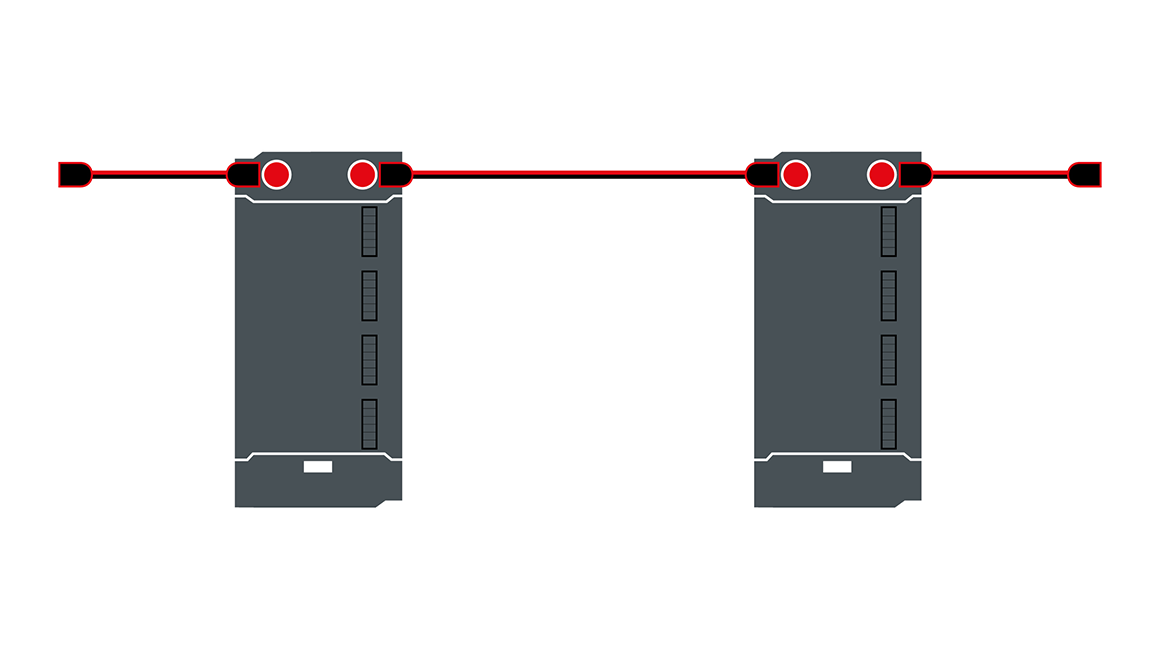

EtherCAT P signal input
EtherCAT P signal output
I/O connection sockets
push-in, service plug 6-pin
push-in, service plug 6-pin
电源状态显示：
端子盒电源 (US)
辅助电压 (UP)
1 | TX+/GNDS
2 | Rx+/GNDP
3 | Rx-/UP
4 | Tx-/US
2 | Rx+/GNDP
3 | Rx-/UP
4 | Tx-/US
X01, X02, X03, X04
6 | UV-
5 | UV+
4 | IN2-
3 | IN2+
2 | IN1-
1 | IN1+
6 | UV-
5 | UV+
4 | IN2-
3 | IN2+
2 | IN1-
1 | IN1+
俯视图
EPP3504-0023 | EtherCAT P 端子盒，4 通道模拟量输入，测量电桥，全桥/半桥/四分之一桥，24 位，10 ksps，IP20 连接器
EtherCAT P 端子盒 EPP3504-0023 设计用于分析全桥、半桥和四分之一桥测量电桥。它还支持电位计、Pt1000（RTD）和 ±10 V 量程。此款端子盒基于 EtherCAT 端子模块 ELM3504，采用率为 10,000 sps，内置可切换的扩展电阻，并集成了一个可参数化的电桥电源。它还具有与 ELM3x0x 端子模块相同的技术特性，即所有参数可以通过 EtherCAT 使用 CoE 目录设置。EPP3504-0023 配备了 IP20 电阻桥接口，适用于在环境受保护的前提下靠近测量点的应用场景。
产品状态:
正常供应
产品信息
| System_data | |
|---|---|
| 应变计 | 四分之一桥（1000/350/120 Ω）、半桥（±16/8/4/2 mV/V）、全桥（±32/8/4/2 mV/V）、内部电桥和供电可调 0…5 V（二/三/四/五/六线制连接），分流校准 |
| 电压测量 | ±10 V，±80 mV，0…10 V |
| 电位器测量 | 电位计 ≥ 1 kΩ，电源可集成且可调 0…5 V |
| 温度测量（RTD） | Pt1000 |
| 技术参数 | EPP3504-0023 |
|---|---|
| 协议 | EtherCAT |
| 总线接口 | 2 x M8 接口，P-coded，屏蔽型 |
| 技术 | 电阻桥，应变计 |
| 通道数量 | 4 |
| 输入接口 | 采用弹簧连接技术的连接器 |
| 连接方式 | 二线制/三线制/四线制/五线制/六线制 |
| 连接类型 | 直插式接线，弹簧插拔式连接器，6 针 |
| 最大采样率 | 最大 100 µs/10 ksps（每通道，同步） |
| 超采样系数 | n = 1...100 可选择（最大 10 ksamples/s） |
| 电压测量 | ±10 V，±80 mV，0…10 V |
| 分辨率 | 24 位（包括符号） |
| 信号类型 | 差分 |
| 内部电阻 | > 4 MΩ |
| 测量误差 | 典型值 在某些量程内 < ±1000 ppm/±0.1%（满量程），见相关文档资料 |
| 额定电压 | 24 V DC（-15%/+20%） |
| 温度系数 | 典型值 在某些量程内 < 1 ppm/K，见相关文档资料 |
| 功能诊断 | 是 |
| 接口诊断 | 断线/短路 |
| 分布式时钟 | 是，精度 << 1 µs |
| Us 电流消耗 | 典型值 150 mA |
| Up 电流消耗 | 无（仅诊断 LED、传感器由 Us 供电） |
| 通道/通道电气隔离 | 否 |
| 总线/通道电气隔离 | 707 V DC（型式试验） |
| 电气隔离通道/SGND | 707 V DC（型式试验） |
| 散热 | 典型值 3 W |
| 功能特点 | 107% 扩展量程，自定义数字滤波器，真有效值，积分器/微分器，非线性缩放，峰值保持 |
| 重量 | 约 250 g |
| 工作/储藏温度 | 0…+55 °C/-25…+85 °C |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 防护等级/安装位置 | IP20/可变，符合 EN 60529 标准（见相关文档资料） |
| 认证/标记 | CE、UL（准备中） |
| 技术参数 | 16 x M8，8 x M12 |
|---|---|
| 外形尺寸（W x H x D） | 60 mm x 126 mm x 26.5 mm |
| 材料 | PA6（聚酰胺） |
| 安装方式 | 2 个直径为 3.5 mm 的安装孔，用于 M3；2 个直径为 4.5 mm 的安装孔，用于 M4 |
