EPP2316-0003 | EtherCAT P 端子盒，8 通道数字量输入 + 8 通道数字量输出，24 V DC，10 µs，0.5 A，IP20 连接器
EtherCAT P signal input
EtherCAT P signal output
I/O connection sockets (input)
信号状态显示
I/O connection sockets (output)
电源状态显示：
端子盒电源 (US)
辅助电压 (UP)
1 | TX+/GNDS
2 | Rx+/GNDP
3 | Rx-/UP
4 | Tx-/US
2 | Rx+/GNDP
3 | Rx-/UP
4 | Tx-/US
US1
Input 1
Input 2
Input 3
Input 4
Input 5
Input 6
Input 7
Input 8
GNDS
Input 1
Input 2
Input 3
Input 4
Input 5
Input 6
Input 7
Input 8
GNDS
UP1
Output 1
Output 2
Output 3
Output 4
Output 5
Output 6
Output 7
Output 8
GNDP
Output 1
Output 2
Output 3
Output 4
Output 5
Output 6
Output 7
Output 8
GNDP
+ 24 V
1-wire
1-wire
2-wire
3-wire
0 V
1-wire
1-wire
2-wire
俯视图

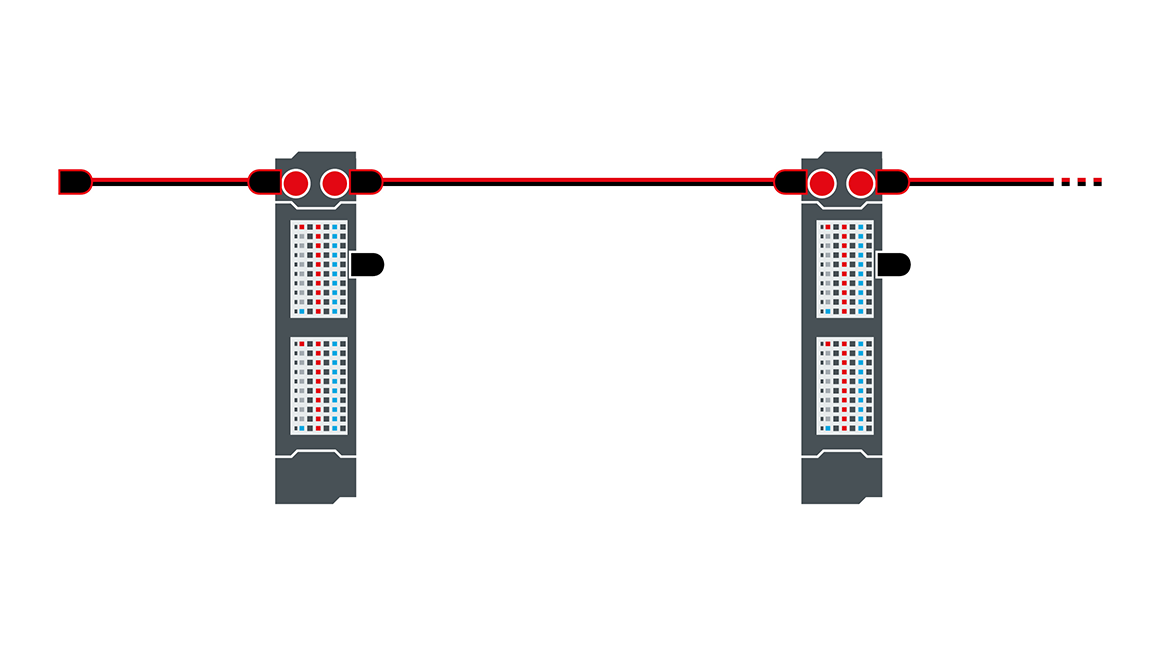

连接
连接器分配
EPP2316-0003 | EtherCAT P 端子盒，8 通道数字量输入 + 8 通道数字量输出，24 V DC，10 µs，0.5 A，IP20 连接器
EtherCAT P 端子盒 EPP2316-0003 有 8 个数字量输入（上端母头）和 8 个数字量输出（下端母头）。输入滤波为 10 µs。输出的最大负载电流为 0.5 A，具有短路保护和反接保护功能。信号状态通过可选的连接器显示。信号连接通过笼式弹簧连接器实现，可选择 1 极和 3 极版本。
所连接的传感器由内部的防短路驱动模块供电，所有传感器的总电流为 0.5 A。输出通过 UP 供电。所有输出都具有短路保护和反接保护功能。
16 通道设计在极小的空间内提供极高的通道密度；但防护等级受到笼式弹簧连接器的限制。
该模块在供货时不带连接器。
产品状态:
正常供应
产品信息
| 技术参数 | EPP2316-0003 |
|---|---|
| 协议 | EtherCAT |
| 总线接口 | 2 x M8 接口，P-coded，屏蔽型 |
| 规范 | EN 61131-2，type 1/3 |
| 通道数量 | 8 个输入 + 8 个输出 |
| 输入/输出接口 | 采用弹簧连接技术的连接器 |
| 输入滤波 | 10 µs |
| 信号电压“0” | -3…+5 V |
| 信号电压“1” | 11…30 V，6 mA 输入电流（EN 61131-2，type 3） |
| 传感器电源 | 由控制电压供电，最大共 0.5 A，有短路保护 |
| 负载类型 | 阻性负载、感性负载、灯具负载 |
| 额定负载电压 | 24 V DC（-15%/+20%） |
| 最大输出电流 | 每通道 0.5 A，分别带短路保护功能 |
| 开关时间 | 典型值 TON：25 µs，典型值 TOFF：50 µs |
| 短路电流 | 典型值 1.5 A |
| 分布式时钟 | 是 |
| 辅助供电电流 | 典型值 20 mA |
| Us 电流消耗 | 典型值 100 mA |
| 电气隔离 | 500 V |
| 功能特点 | 非常适合用于操作台 |
| 重量 | 约 165 g |
| 工作/储藏温度 | -25…+60 °C/-40…+85 °C |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 防护等级/安装位置 | IP20/可变 |
| 认证/标记 | CE、UL |
| 技术参数 | 8 x M8，4 x M12 |
|---|---|
| 外形尺寸（W x H x D） | 30 mm x 126 mm x 26.5 mm |
| 材料 | PA6（聚酰胺） |
| 安装方式 | 2 个直径为 3.5 mm 的安装孔，用于 M3 |
