无控制柜自动化解决方案的功率范围和模块化程度实现双提升

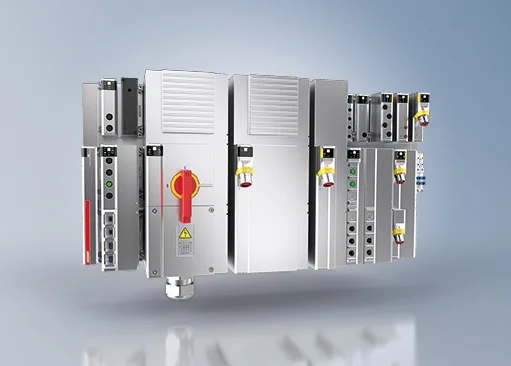

尺寸 3 MX-System 底板额外提供了一排数据插槽，开辟了新的应用可能性。插槽数量增加后，同样的宽度可以容纳更多的功能模块。底板不仅兼容现有尺寸的所有功能模块，还兼容最新的 3 排式功能模块。尺寸 3 采用相同的被动式散热方式，但散热面积更大，性能更强。第一批尺寸 3 模块由一个额定电流为 40 A 的 600 V 直流电源、一个额定电流为 28 A 的伺服控制器和一个最大电流为 63 A 的电源构成。未来还将在尺寸 3 模块的基础上增加更多功能选项，例如用于切换最大 16 A 交流负载的模块和可达 15 kW 的变频器模块。此外，还有可达 125 A 的馈电模块。

这一产品的推出大大拓宽了 MX-System 的应用范围。以前，对于需要大功率输入的设备，只能采用与模块化 MX-System 混用的方式，因此应用范围非常有限。但如今，3 排式底板可以取代以前所需的配电柜，因此在配置更多、更大型的设备时完全无需使用控制柜。在设备的拓扑结构中，3 排式底板可作为 1 排式底板和 2 排式底板的上一层级，作为星形和菊花链组合拓扑结构的中心点。对于小体积的紧凑型设备，3 排式底板可以在最小的面积上安装尽可能多的尺寸 1 和尺寸 2 模块，从而完全取代控制柜，更充分地利用 MX-System 的丰富功能。
