完整分析 TwinCAT 控制器和第三方组件的异构数据

TwinCAT Scope 与 OPC UA 的完美碰撞

在工业 4.0 及大数据应用背景下，设备数据采集与分析的重要性日益显著。信息必须以清晰高效的方式呈现，而且设备控制系统也必须涵盖各种其它智能组件。TwinCAT Scope 软件可以为此类跨异构系统环境的集成数据采集提供最佳支持。标准化的 OPC UA 通信通道使得该绘图工具能够分析来自不同来源的数据，如来自 TwinCAT 控制器和第三方组件的数据。

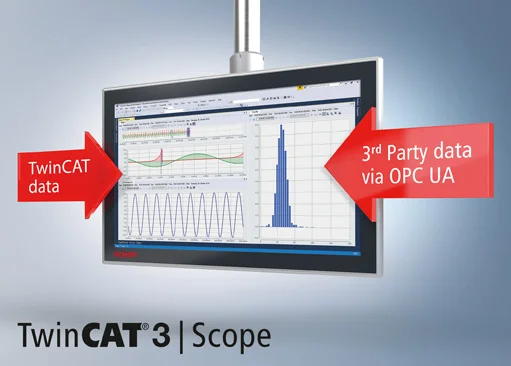

TwinCAT 3 Scope 由用于图形化信号曲线显示的 Scope View 和用于记录实际数据的 Scope Server 组成。Scope Server 可以安装在目标设备上来自动进行日志记录（如果需要，可以不使用 View 组件），也可以与用于远程日志记录的 Scope View 一起安装在相应的工程系统上。后一种解决方案的优点是不需要在目标设备上额外安装软件。因此，不需要更新 TwinCAT 控制器，也无需修改未安装 TwinCAT 的设备，以便在 Scope View 中以图形方式显示其数据。

通过 OPC UA 进行独立于设备供应商的加密数据采集

对于记录测量信号，Scope Server 现在不仅支持 TwinCAT 特定的 ADS 协议，而且还支持另一个标准化的OPC UA通信协议。OPC UA 在自动化技术中的广泛应用使得 TwinCAT Scope 能够以独立于设备供应商的方式进行数据采集和显示。OPC UA 在使用数字证书的情况下会更加安全。

TwinCAT 目标查找器，用于管理 TwinCAT Engineering 中的数据源连接，也已经扩展了 OPC UA 的功能。它允许在所连接的 OPC UA 服务器的命名空间中进行查找。所录播的变量可以通过 Scope Server 的证书配置选项来获取。

TwinCAT 3 开发安装包包含 Scope View 和一个本地 Scope Server。这两款软件组件的基本版都可以免费提供，可以用来测试 OPC UA 通信。凭借丰富的功能，包括多核支持、触发器、图表同步以及众多缩放功能，现在，成熟的绘图工具适用的用户群比以前更加广泛，且具有这些最新通信增强功能的应用场景也更加多样化。
