图片相似，可能包含可选附件
EL4114 | EtherCAT 端子模块，4 通道模拟量输出，电流，0…20 mA，16 位
运行 LED 1
运行 LED 3
Run LED 2
Run LED 4
电源触点
+24 V
+24 V
电源触点 0 V
输出 1
0 V
Output 3
0 V
输出 2
0 V
Output 4
0 V
俯视图
触点组件
EL4114 | EtherCAT 端子模块，4 通道模拟量输出，电流，0…20 mA，16 位
产品信息
| 技术参数 | EL4114 |
|---|---|
| 输出数量 | 4 |
| 电源 | 通过电源触点提供 24 V DC |
| 信号电流 | 0…20 mA |

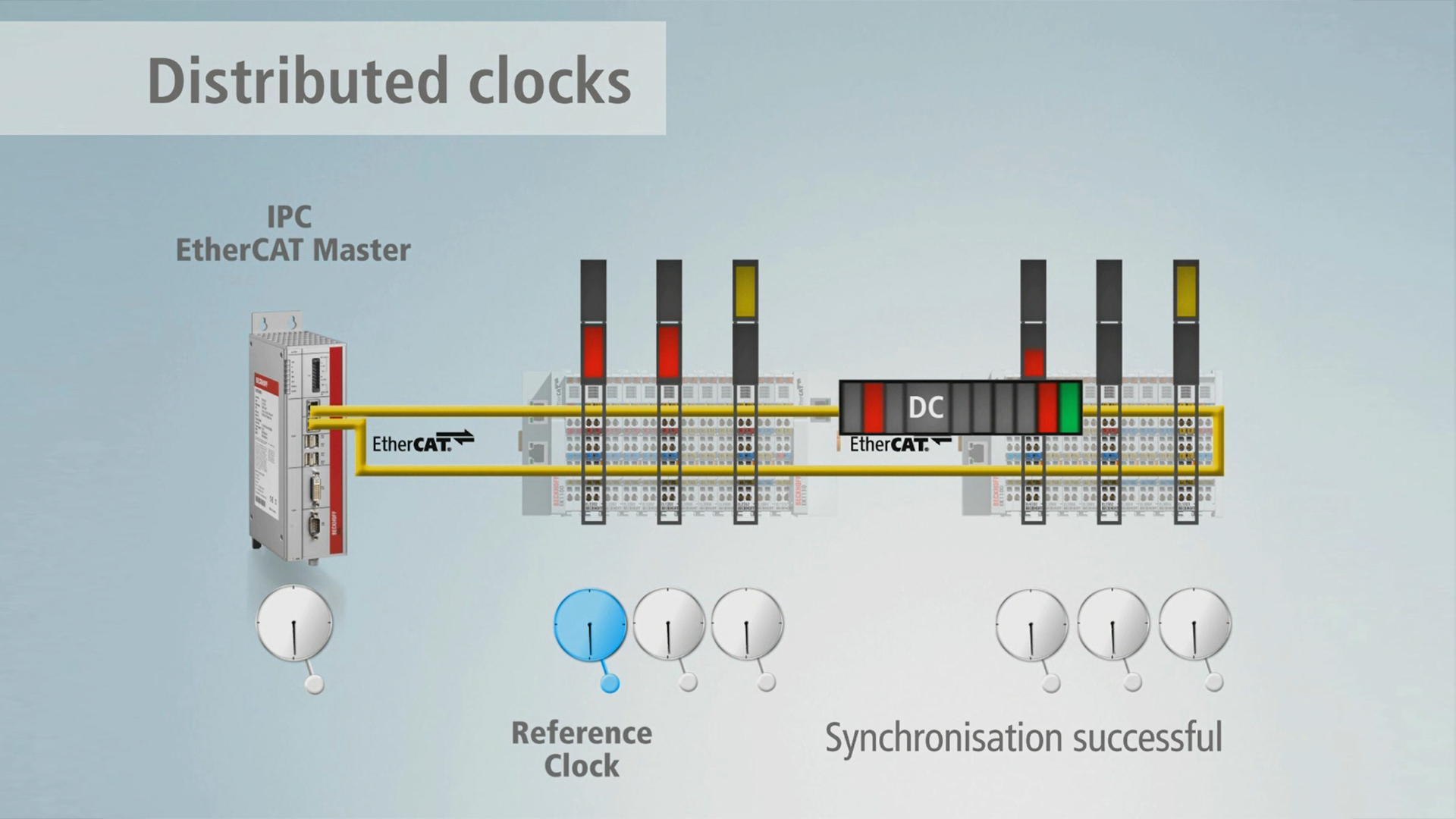

| 分布式时钟 | 支持 |
| 分布式时钟精度 | << 1 µs |
| 负载 | < 350 Ω（短路保护） |
| 分辨率 | 16 位（包括符号） |
| 输出误差 | < 0.1 %（相对于最终值） |
| 电气隔离 | 500 V（E-bus/信号电压） |
| 输出速率 | 最大 4 ksps |
| 电源触点电流消耗 | 典型值 15 mA + 负载 |
| E-bus 电流消耗 | 典型值 110 mA |
| 过程映像中的位宽 | 4 x 16 位 AO 输出 |
| 特殊功能 | 看门狗可设置；支持用户标定 |
| 重量 | 约 65 g |
| 工作/储藏温度 | 0…+55°C/-25…+85°C |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 相对湿度 | 95%，无冷凝 |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27 标准 |
| 防护等级/安装位置 | IP20/可变 |
| 可插拔接线 | 适用于所有 ESxxxx 端子模块 |
| 认证/标记 | CE、UL、ATEX、IECEx |
| 防爆标志 | ATEX： II 3 G Ex ec IIC T4 Gc IECEx： Ex ec IIC T4 Gc |
| 外壳数据 | EL-12-8 针 | ES-12-8 针 |
|---|---|---|
| 外观样式 | 紧凑型端子模块外壳，带 LED 信号指示灯 | 端子模块外壳，带可插拔接线层 |
| 材料 | 聚碳酸脂 | |
| 外形尺寸（W x H x D） | 12 mm x 100 mm x 68 mm | |
| 安装方式 | 通过锁扣固定在 35 毫米的 DIN 导轨上，符合 EN 60715 标准 | |
| 并排安装方式 | 双插槽和键连接 | |
| 标签 | BZxxx 系列标签 | |
| 接线 | 实心导线（s），软导线（st）和管型端子（f）：用螺丝刀驱动弹簧 | |
| 导线横截面积 | s*：0.08...2.5 mm²、 st*：0.08...2.5 mm²、 f*：0.14...1.5 mm² | s*: 0.08…1.5 mm², st*: 0.08…1.5 mm², f*: 0.14…1.5 mm² |
| 导线横截面积 AWG | s*：AWG28...14、 st*：AWG28...14、 f*：AWG26...16 | s*: AWG28…16, st*: AWG28…16, f*: AWG26…16 |
| 剥线长度 | 8…9 mm | 9…10 mm |
| 电源触点电流负载 | Imax:10 A | |
*s：实心线；st：绞线；f：带线鼻子
| 订货信息 | |
|---|---|
| EL4114 | EtherCAT 端子模块，4 通道模拟量输出，电流，0…20 mA，16 位 |
| ES4114 | EtherCAT 端子模块，4 通道模拟量输出，电流，0…20 mA，16 位，可插拔接线 |
